Montaggio di una tenuta meccanica in una pompa: guida completa

25.03.2026

La preparazione prima del montaggio di una tenuta meccanica: strumenti e materiali necessari

Prima di procedere con il montaggio di una tenuta meccanica, è fondamentale predisporre tutti gli strumenti e i materiali necessari per eseguire l'operazione in modo corretto e professionale. Avere a portata di mano tutto l'occorrente permette di lavorare con precisione, evitare interruzioni e garantire la massima qualità dell'installazione:

• Solvente sgrassante per pulire l'alloggiamento della controfaccia e la zona dell'albero
• Pelle scamosciata o panno morbido per la pulizia delicata delle piste lappate
• Alcool per inumidire l'esterno della cuffia o dell'anello in gomma (in alternativa è possibile utilizzare una soluzione acqua e sapone al 5%)
• Utensile di montaggio per controfaccia
• Cuffia di guida conica per montaggio in assenza di smusso d'imbocco sulla sede
• Cono ben levigato per montaggio della tenuta su alberi senza smussatura
• Attrezzature di spinta

Come montare la controfaccia della tenuta meccanica

Il montaggio della controfaccia rappresenta una fase critica dell'installazione della tenuta meccanica e richiede particolare attenzione per garantire un corretto funzionamento del sistema. Seguire una procedura metodica permette di evitare danneggiamenti e assicurare la massima durata del componente. Prima di procedere con il montaggio, è necessario verificare che la sede della controfaccia presenti le caratteristiche geometriche corrette. La superficie deve essere liscia e priva di spigoli taglienti che potrebbero danneggiare la cuffia o l'anello in gomma durante l'inserimento. È fondamentale che sia presente uno smusso d'imbocco che faciliti il posizionamento del componente.

Utilizzando il solvente sgrassante, procedere con un'accurata pulizia dell'alloggiamento della controfaccia per rimuovere completamente ogni traccia di grasso, olio o residui di lavorazione. Successivamente, pulire con estrema cura la pista lappata utilizzando la pelle scamosciata o un panno morbido. Questa superficie è estremamente delicata e qualsiasi graffio o danneggiamento può compromettere la tenuta. Per facilitare l'inserimento nella sede, inumidire l'esterno della cuffia o dell'anello in gomma con alcool o con la soluzione di acqua e sapone al 5%. In alternativa, è possibile richiedere a noi di Meccanotecnica Umbra l'applicazione di un trattamento scivolante che permette il montaggio completamente a secco.

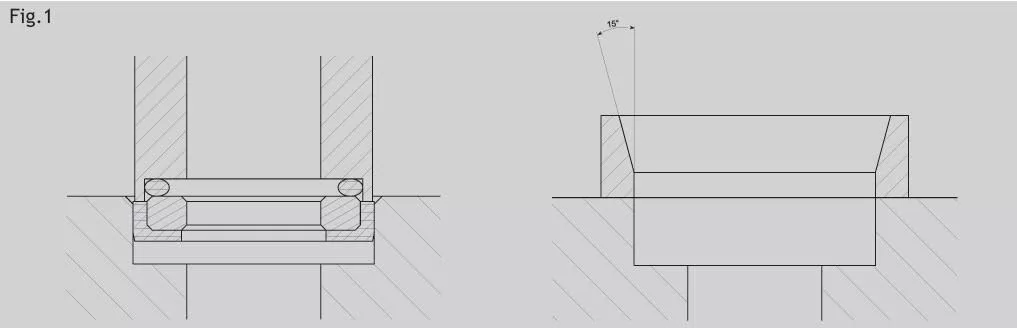

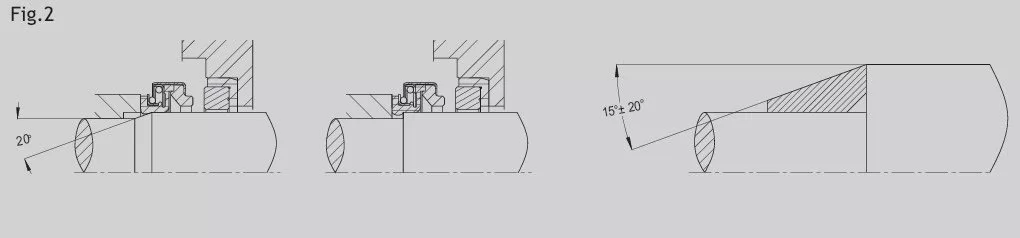

Utilizzare un utensile di montaggio simile a quello illustrato in Fig. 1 per spingere uniformemente la controfaccia nella sua sede. L'attrezzatura permette di distribuire la forza di inserimento in modo omogeneo, evitando deformazioni o danneggiamenti. Lo smusso d'imbocco guida naturalmente il componente nella posizione corretta. Nel caso in cui non sia possibile realizzare lo smusso d'imbocco sulla sede, è indispensabile utilizzare una cuffia di guida conica come mostrato in Fig. 2. Questo accessorio crea una rampa graduale che facilita l'ingresso della cuffia elastomerica, proteggendola da possibili danni durante l'inserimento.

Una volta completato l'inserimento, verificare visivamente che la controfaccia sia completamente alloggiata nella sua sede e che non presenti deformazioni o fuoriuscite. La superficie lappata deve rimanere perfettamente pulita e integra, pronta per l'accoppiamento con la tenuta rotante.

Come montare la tenuta sull'albero della pompa

Il montaggio della tenuta sull'albero della pompa richiede la stessa attenzione e precisione riservata alla controfaccia.

L'albero deve presentare caratteristiche analoghe a quelle richieste per la sede della controfaccia: superficie liscia, priva di spigoli taglienti e preferibilmente dotata di uno smusso d'imbocco. Prima di procedere, sgrassare accuratamente con solvente la zona dell'albero interessata al montaggio, rimuovendo ogni traccia di olio, grasso o contaminanti. Pulire inoltre la pista lappata della tenuta con pelle scamosciata o panno morbido, utilizzando la massima delicatezza per non danneggiare questa superficie critica.

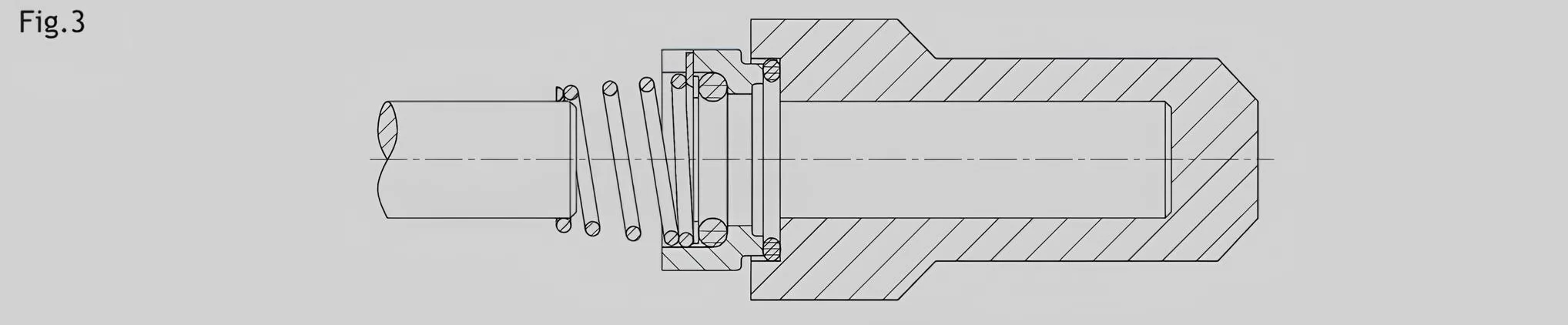

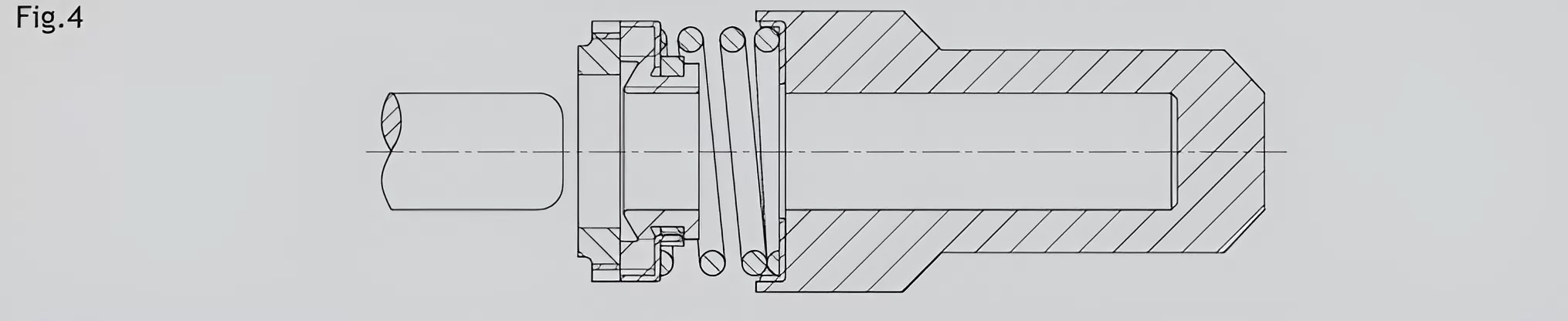

Lo smusso d'imbocco sull'albero riveste un'importanza fondamentale per evitare errori di montaggio. La smussatura corretta deve essere compresa tra 1,5 e 2,5 mm con un'angolazione di 20°, come illustrato in Fig. 3. Questa geometria permette alla tenuta di scivolare gradualmente sull'albero senza che gli elementi elastomerici vengano danneggiati o ripiegati verso l'interno, errore mostrato in Fig. 4.

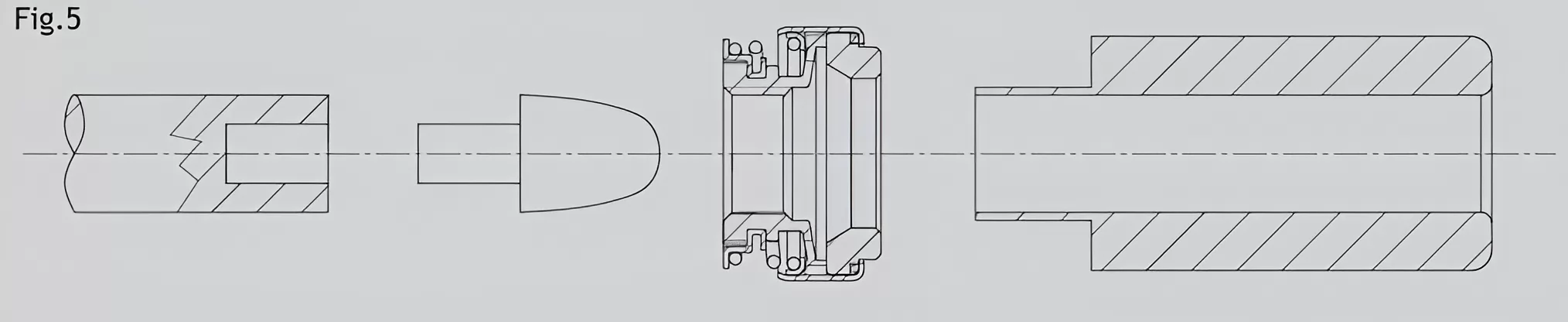

Quando non è possibile realizzare lo smusso sull'albero, diventa indispensabile utilizzare durante il montaggio un cono ben levigato come mostrato in Fig. 5. Il cono funge da guida temporanea che crea artificialmente la rampa necessaria per l'inserimento corretto della tenuta, proteggendo le parti elastomeriche da sollecitazioni eccessive.

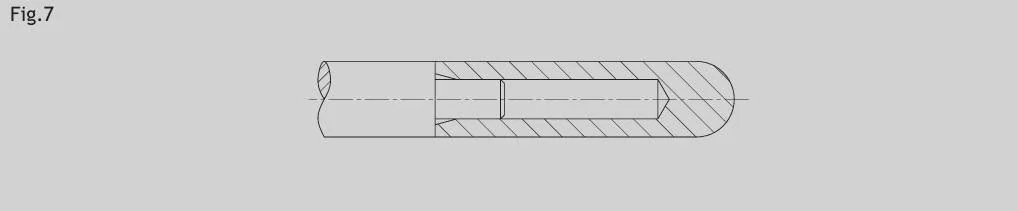

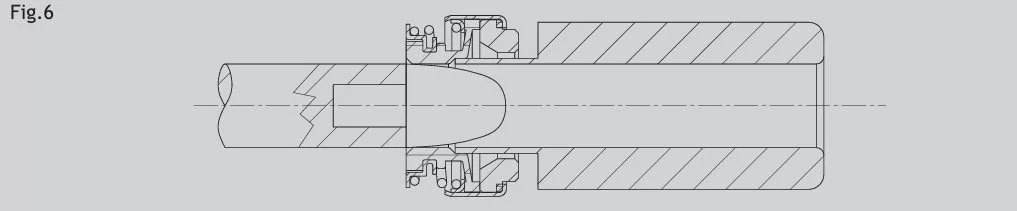

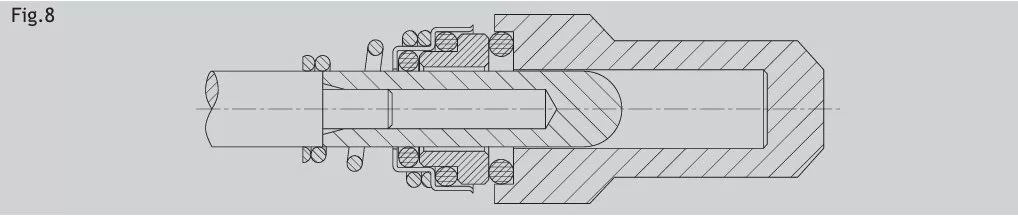

Per il posizionamento finale della tenuta sull'albero, utilizzare attrezzature specifiche simili a quelle illustrate in Fig. 6, 7 e 8. Questi strumenti permettono di spingere la tenuta nella posizione corretta applicando una forza uniforme e controllata, evitando pressioni localizzate che potrebbero deformare o danneggiare il componente.

Al termine del montaggio, verificare che la tenuta sia correttamente posizionata, che la pista lappata sia integra e pulita, e che non vi siano segni di danneggiamento sugli elementi elastomerici. La tenuta è ora pronta per l'accoppiamento con la controfaccia precedentemente installata.

Errori da evitare nel montaggio di una tenuta meccanica

Durante il montaggio di una tenuta meccanica, anche piccole disattenzioni possono compromettere seriamente il funzionamento del sistema e causare guasti prematuri. Conoscere gli errori più comuni permette di prevenirli e garantire un'installazione corretta e duratura.

L'errore più grave e frequente riguarda l'utilizzo di prodotti lubrificanti non idonei. È assolutamente vietato utilizzare olio, grasso o altri lubrificanti per facilitare l'inserimento della controfaccia o della tenuta. Questi prodotti causano scivolamenti incontrollati, compromettono l'adesione dei componenti elastomerici e creano problemi di tenuta. Utilizzare esclusivamente alcool o una soluzione di acqua e sapone al 5%.

Il montaggio senza smusso d'imbocco rappresenta un altro errore critico. Come mostrato in Fig. 4, l'assenza dello smusso sull'albero causa il ripiegamento verso l'interno degli elementi elastomerici della tenuta, compromettendone definitivamente la funzionalità. Quando non è possibile realizzare lo smusso, è indispensabile utilizzare un cono ben levigato (Fig. 5) o una cuffia di guida conica (Fig. 2).

La pulizia inadeguata delle piste lappate compromette la perfetta planarità e la capacità di tenuta. Non utilizzare mai materiali abrasivi o panni ruvidi: operare sempre con pelle scamosciata o panni morbidi specifici con la massima delicatezza.

L'uso di attrezzature inadeguate o improvvisate può causare deformazioni, pressioni localizzate o rotture dei componenti. Utilizzare sempre le attrezzature specifiche illustrate nelle Fig. 1, 2, 5, 6, 7 e 8 che garantiscono una distribuzione uniforme della forza di montaggio.

Infine, il montaggio su superfici con spigoli vivi o bave può tagliare o danneggiare gli elementi elastomerici durante l'inserimento. Verificare sempre che tutte le superfici siano perfettamente lisce e prive di difetti prima di procedere.

Prestare attenzione a questi aspetti critici garantisce un montaggio professionale e la massima affidabilità della tenuta meccanica nel tempo.

Conclusioni e il ruolo chiave di Meccanotecnica Umbra

Per concludere, il corretto montaggio di una tenuta meccanica è determinante per garantire prestazioni ottimali, prevenire guasti prematuri e assicurare la massima durata dei componenti. Seguire le procedure corrette e utilizzare gli strumenti appropriati fa la differenza tra un'installazione di successo e problemi operativi costosi.

In questo contesto, anche la qualità del componente fa la differenza. Noi di Meccanotecnica Umbra realizziamo tenute meccaniche di alta qualità secondo i più elevati standard produttivi, progettate per garantire affidabilità e prestazioni durature in settori diversi, dalla chimica al farmaceutico, dall'alimentare al trattamento acque. Il nostro team tecnico è sempre a disposizione per fornire consulenza specializzata, assistenza nella scelta della soluzione più adeguata e supporto in ogni fase del montaggio e della manutenzione. Per maggiori informazioni, assistenza tecnica o qualsiasi domanda sul montaggio delle nostre tenute meccaniche, contattateci.
